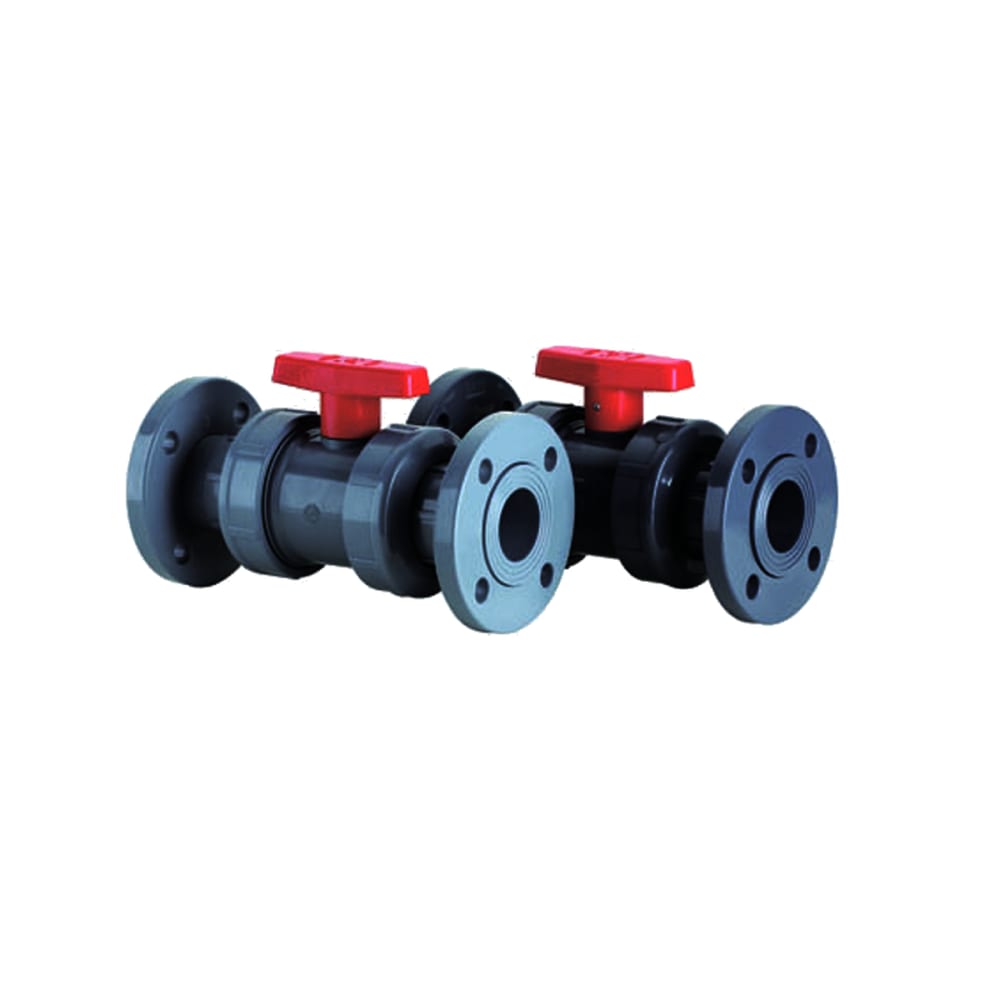

法兰式球阀（Q41F-16S 型）

Name: 法兰式球阀（Q41F-16S 型）
Brand: MHF PIPE

CPVC / UPVC · PN16 · 法兰连接

国标 Q41F-16S 型塑料法兰式球阀，公称压力 1.6MPa（PN16），比 PN10 系列壁厚更厚、承压更高；直通流道启闭迅速，配 EPDM 或 FPM（氟橡胶/Viton）密封圈，适用于中压腐蚀性介质管路。

核心参数

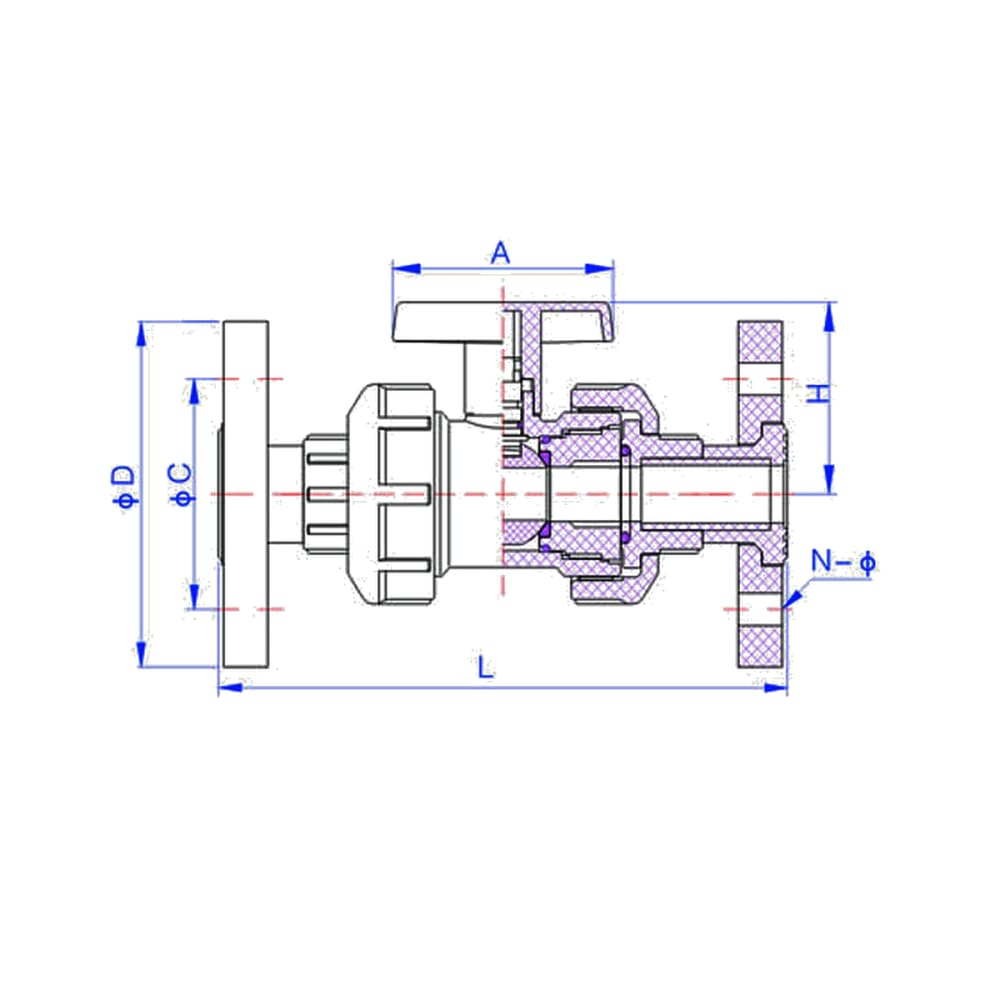

公称通径 DN	dn (mm)	L 面距 (mm)	A (mm)	H 高度 (mm)	φC 孔中心圆	φD 外径	N-φ 螺栓孔
15	20	199	81	68	65	95	4-φ14
20	25	212	81	68	75	105	4-φ14
25	32	231	94	70	85	115	4-φ14
32	40	246	105	83	100	140	4-φ18
40	50	282	113	91	110	150	4-φ18
50	63	314	133	108	125	165	4-φ18
65	75	410	250	145	145	185	4-φ18
80	90	425	250	145	160	200	8-φ18
100	110	476	275	169	180	220	8-φ18
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

1.6MPa 公称压力，适用于比低压系列更高的工况。

✦

球阀为直通流道，压损低，适合频繁启断与流量调节。

✦

法兰连接可与法兰球阀、隔膜阀、过滤器直接对接，无需转换。

管路通断与隔离腐蚀性介质输送水处理与水厂泵站与压力调节精细化工与制药
