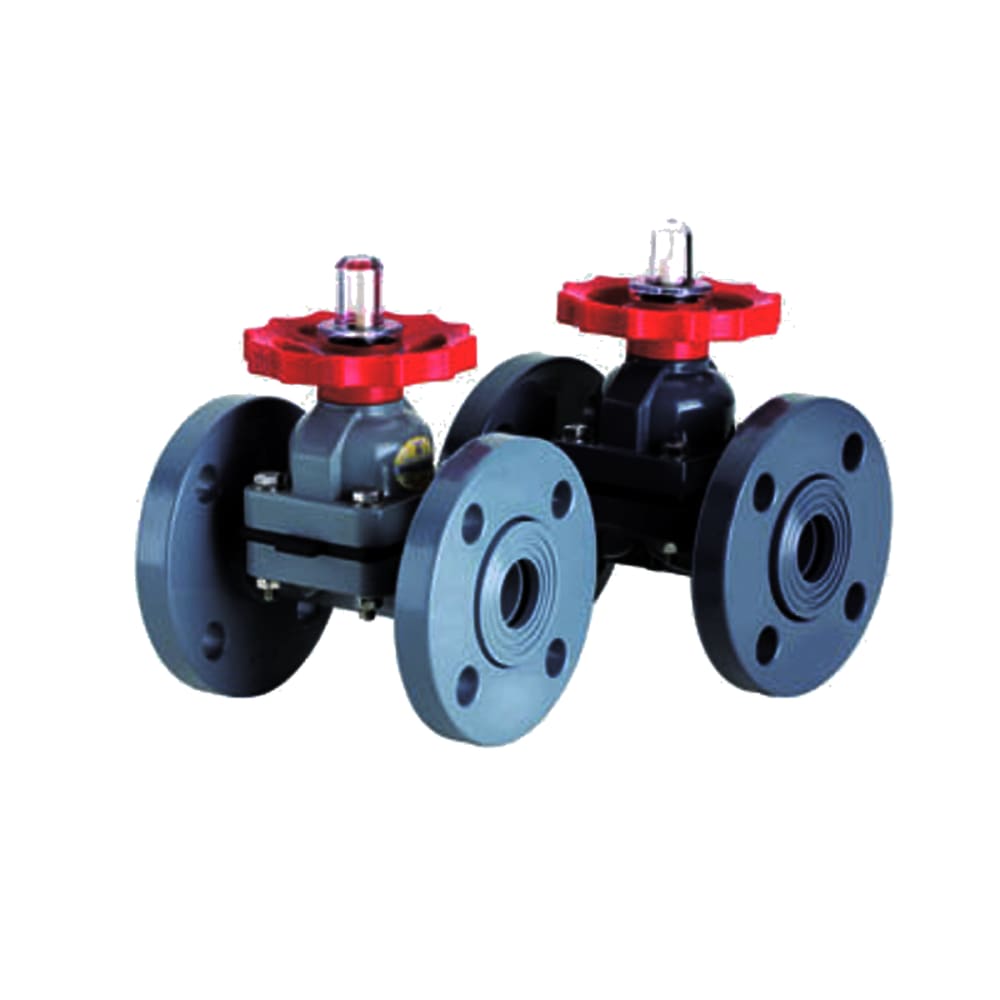

I型法兰式隔膜阀（G41X-10S 型）

Name: I型法兰式隔膜阀（G41X-10S 型）
Brand: MHF PIPE

CPVC / UPVC · PN10 · 无死角隔膜密封

国标 G41X-10S 型塑料法兰式隔膜阀，公称压力 1.0MPa（PN10）；隔膜密封结构使阀杆不穿越介质腔体、管内无死角积存，适合强腐蚀与高纯度介质管路，配 EPDM 或 FPM（氟橡胶/Viton）密封圈。

核心参数

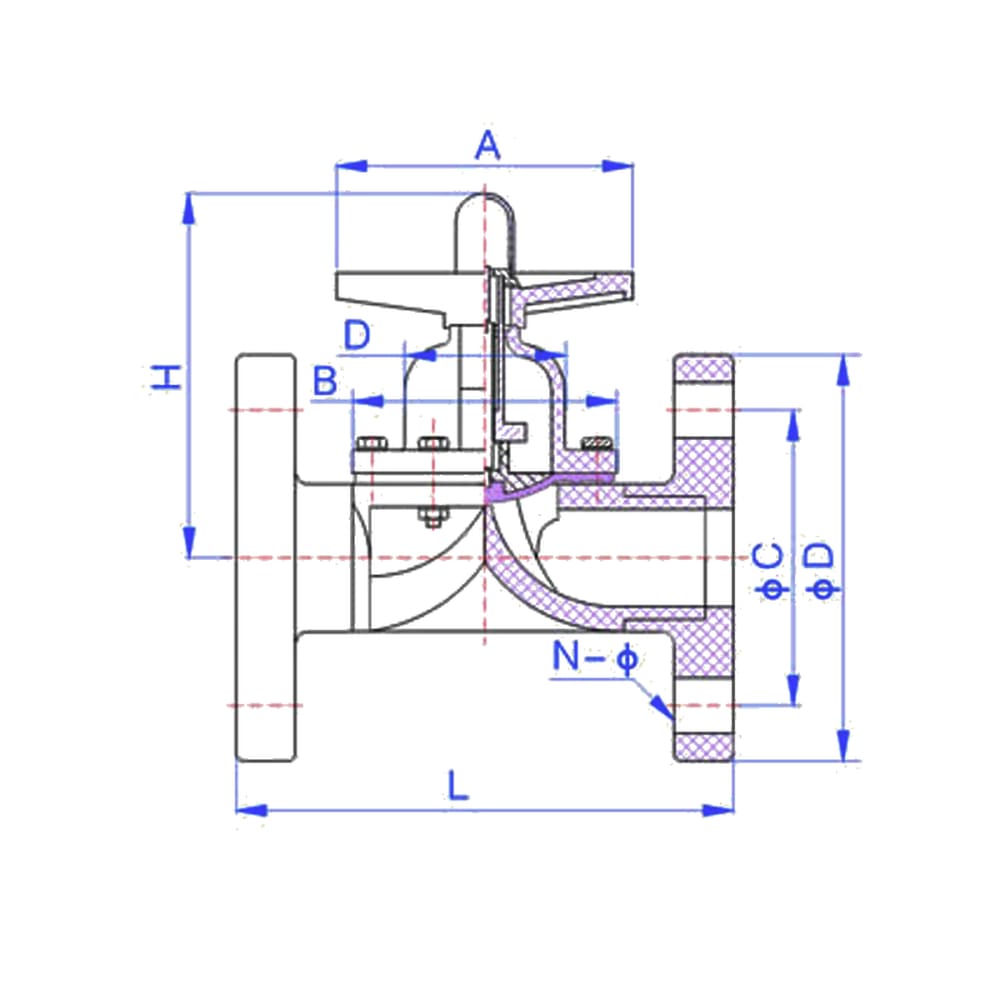

公称通径 DN	A (mm)	B (mm)	D (mm)	L (mm)	H (mm)	φC 孔中心圆	φD 外径	N-φ 螺栓孔
15	57	47	39	110.5	75	65	95	4-φ14
20	69	59	49	124	102	75	105	4-φ14
25	87	65	63	145	120	85	115	4-φ14
32	95	81	75	166.5	130	100	140	4-φ18
40	115	95	85	194	160	110	150	4-φ18
50	130	109	110	235.5	160	125	165	4-φ18
65	200	185	115	304	245	145	185	4-φ18
80	226	235	150	370	280	160	200	8-φ18
100	290	260	211	406	340	180	220	8-φ18
125	318	300	245	398	420	210	250	8-φ18
150	400	360	290	572	465	240	285	8-φ22
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

隔膜密封，介质腔体内无阀杆、无积存死角，不易滋生细菌、介质不易滞留。

✦

阀体与介质接触件全部为 CPVC/UPVC，耐酸碱盐与强氧化介质。

✦

法兰连接可与法兰球阀、过滤器、泵直接对接。

强腐蚀介质管路高纯度与洁净介质酸碱输送精细化工与制药计量与流量控制
