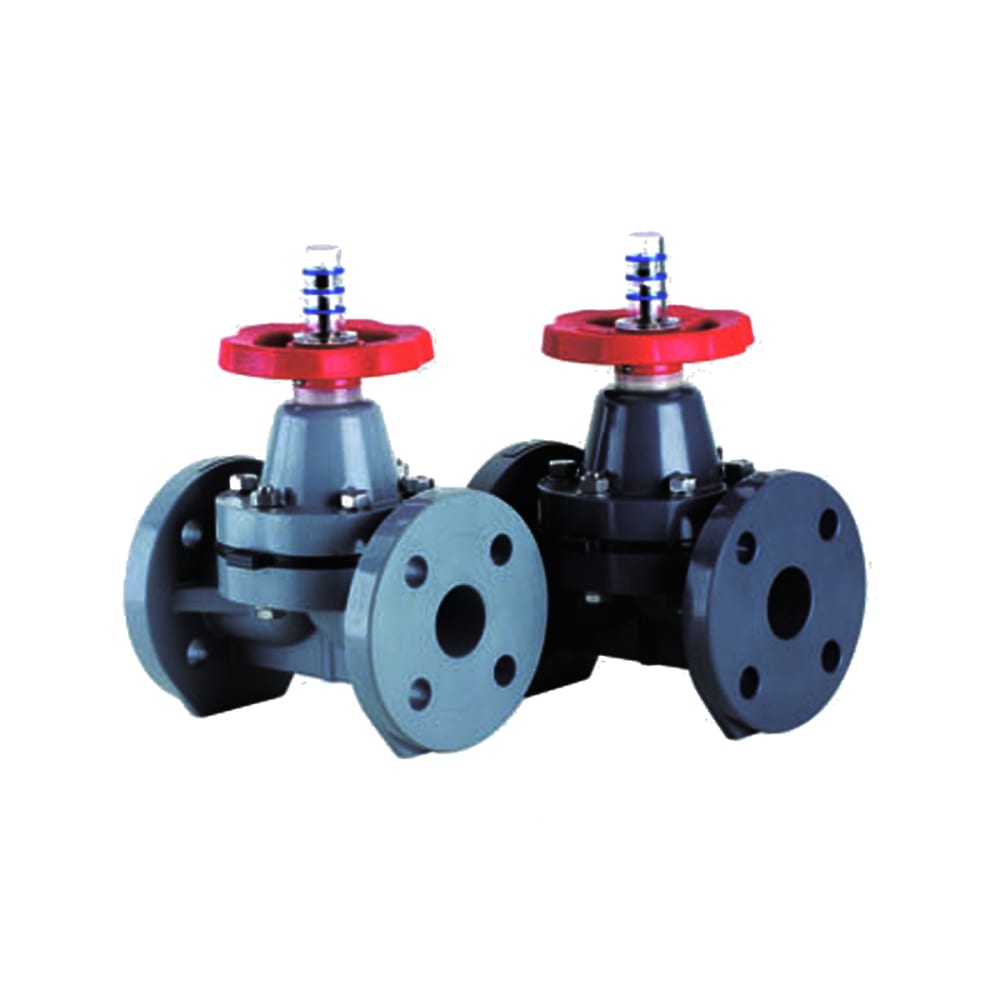

II型法兰式隔膜阀（G41X-16S 型）

Name: II型法兰式隔膜阀（G41X-16S 型）
Brand: MHF PIPE

CPVC/UPVC/PVDF/GFPP · PN16 · 无死角隔膜密封

国标 G41X-16S 型塑料法兰式隔膜阀，公称压力 1.6MPa（PN16）；隔膜密封结构无阀杆穿越介质腔体、无死角积存，材质可选 CPVC / UPVC / PVDF / 透明 UPVC / PPH / GFPP，适用于中压强腐蚀与高纯度介质管路。

核心参数

阀体材质	CPVC / UPVC / PVDF / 透明UPVC / PPH / GFPP（可选）
使用温度	依材质不同，CPVC −20°C~95°C；UPVC −10°C~60°C；其余材质请咨询客服
公称压力	1.6 MPa（PN16）
密封圈	EPDM · FPM（氟橡胶/Viton）
结构特点	隔膜密封，无阀杆穿越介质腔体，无死角积存
连接方式	法兰式（Flange）

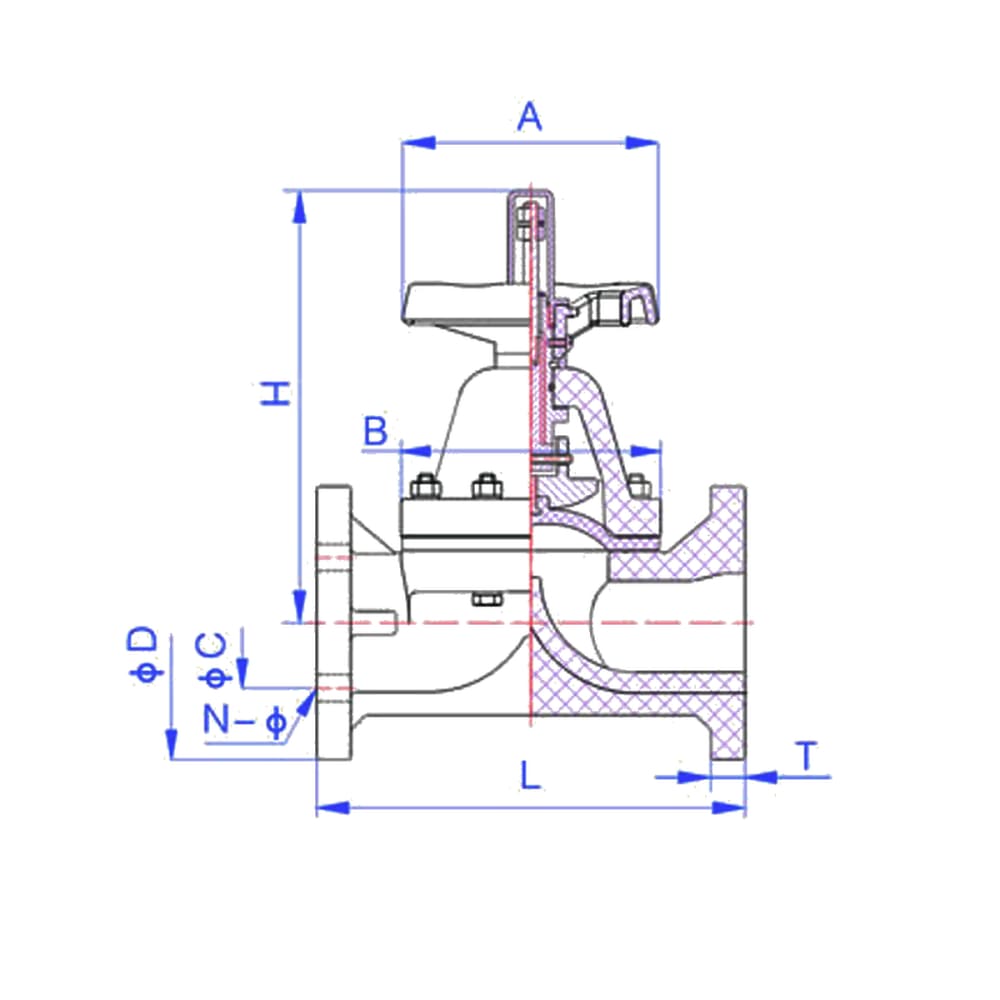

公称通径 DN	A (mm)	B (mm)	φC 孔中心圆	φD 外径	T 法兰厚	L (mm)	H (mm)	N-φ 螺栓孔
15	75	75	65	95	16	130	125	4-φ14
20	75	85	75	105	18	150	140	4-φ14
25	90	90	85	115	18	160	150	4-φ14
32	125	128	100	150	20	200	210	4-φ18
40	125	128	110	150	20	200	210	4-φ18
50	150	148	125	165	23	230	230	4-φ18
65	180	185	145	185	23	290	290	4-φ18
80	210	210	160	200	25	310	325	8-φ18
100	260	255	180	220	25	350	400	8-φ18
125	286	286	210	250	30	400	440	8-φ18
150	358	358	240	285	30	480	560	8-φ22
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

隔膜密封，介质腔体内无阀杆、无积存死角，介质不滞留、易清洗。

✦

CPVC / UPVC / PVDF / 透明UPVC / PPH / GFPP 可按介质与温度选择。

✦

法兰连接可与法兰球阀、过滤器、泵直接对接。

强腐蚀介质管路高纯度与洁净介质酸碱输送精细化工与制药计量与流量控制
