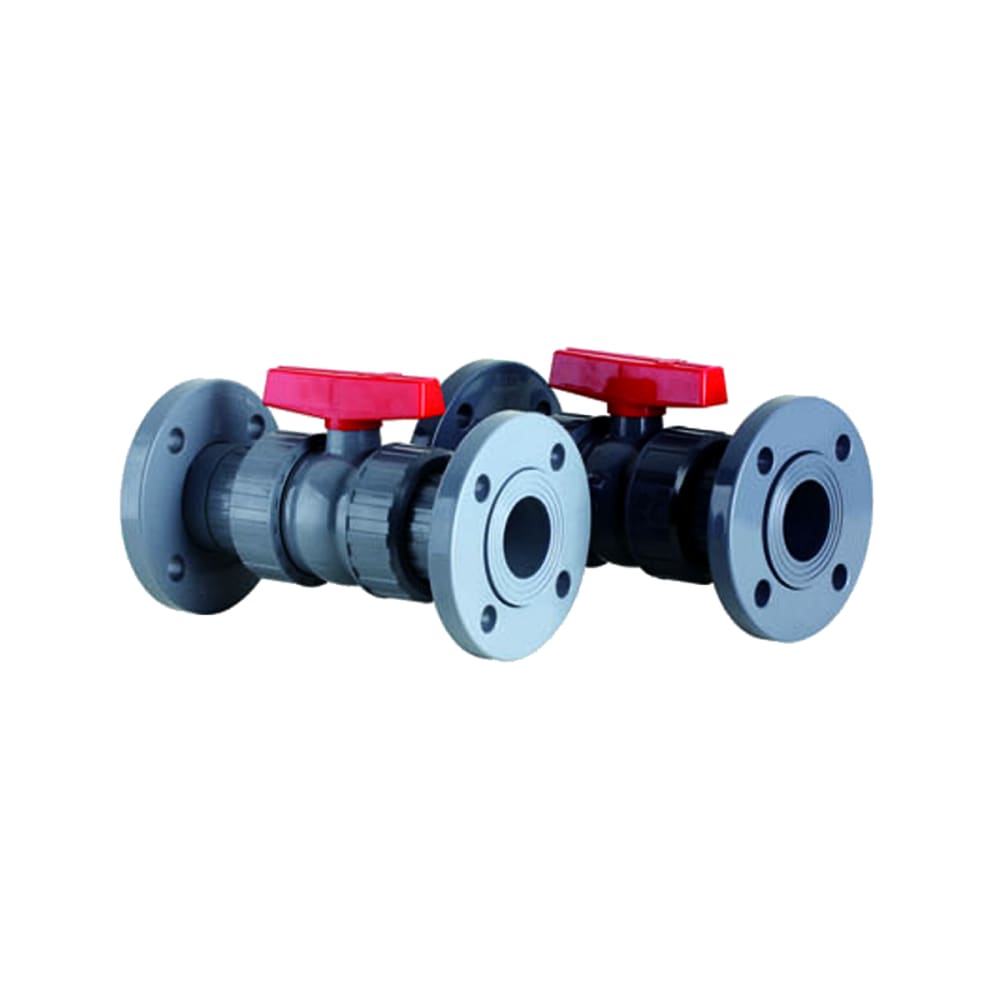

法兰式一体球阀（Q41F-10F）

Name: 法兰式一体球阀（Q41F-10F）
Brand: MHF PIPE

CPVC/UPVC/PVDF/GFPP/PPH · PN10 一体阀体

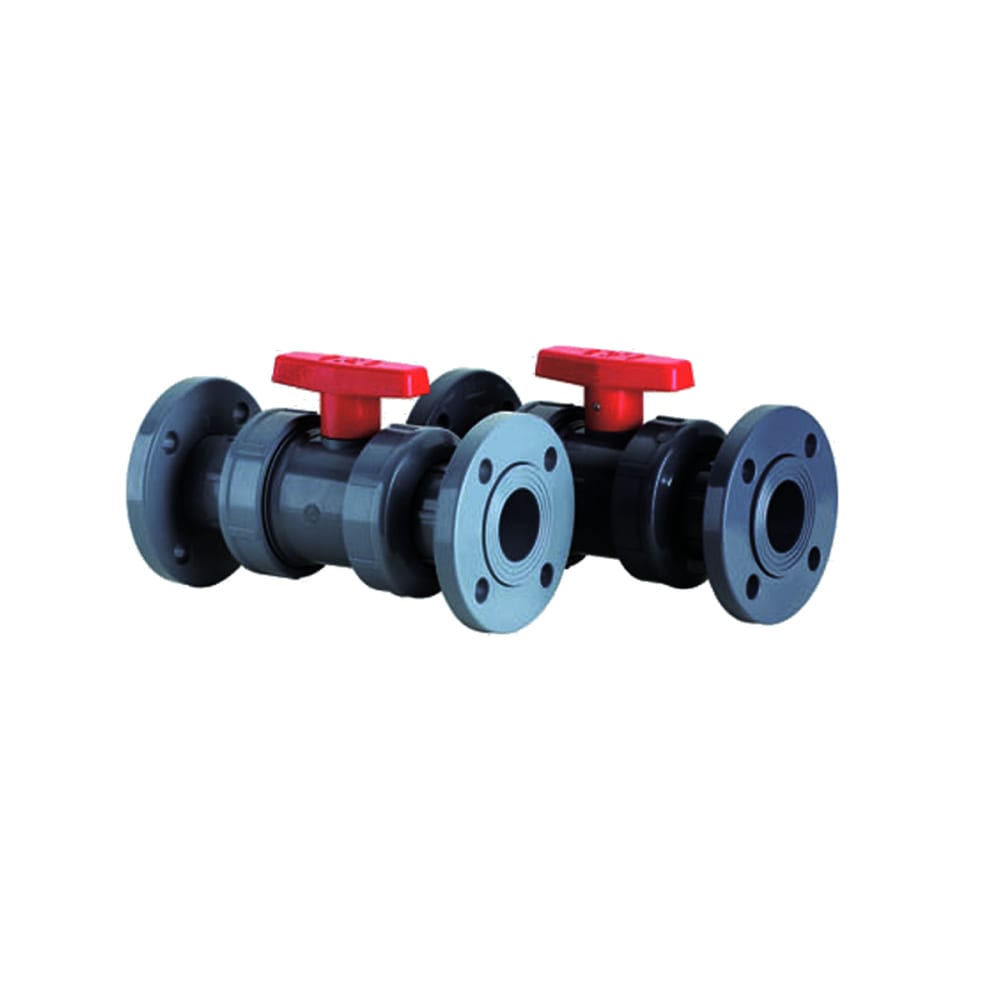

一体式阀体、两端法兰连接的塑料球阀（Q41F-10F），公称压力 1.0MPa（PN10）；阀体与法兰一体成型无接缝，介质不滞留、泄漏点更少，密封圈可选 EPDM 与 FPM（氟橡胶/Viton）。

核心参数

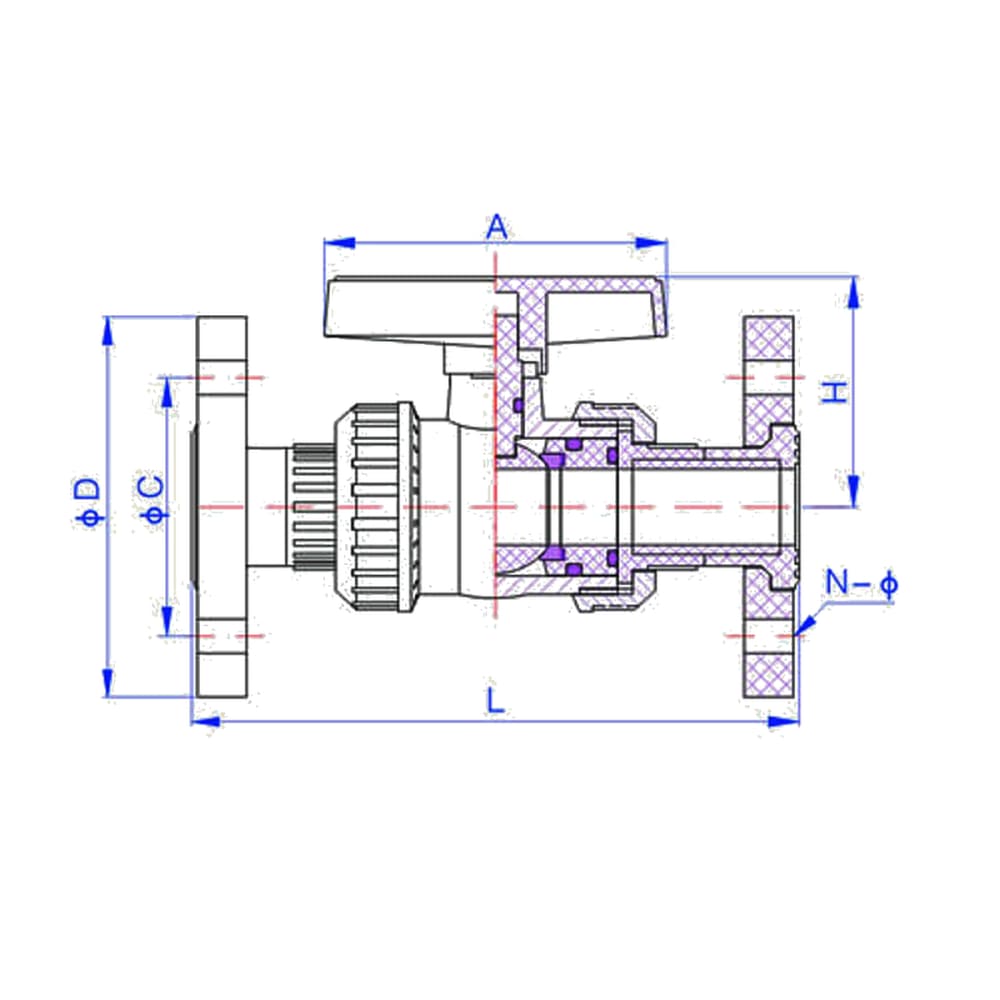

公称通径 DN	dn	A	C	D	T	L	H	N-φ 螺栓孔
15	20	80	65	95	14	110	81	4-14
20	25	85	75	105	16	120	97	4-14
25	32	95	85	120	17	130	100	4-14
32	40	105	100	135	18	145	115	4-18
40	50	125	110	150	19	165	132	4-18
50	63	140	125	162	20	180	138	4-18
65	75	180	145	183	22	220	158	4-18
80	90	195	160	197	25	250	170	8-18
100	110	225	180	230	25	280	188	8-18
125	140	290	210	255	30	360	218	8-18
150	160	290	240	285	30	410	230	8-22
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

阀体与法兰一体成型，介质不滞留、无渗漏焊缝风险。

✦

球阀直通流道，压损低，适用于流量调节与切断。

✦

EPDM 适合酸碱介质，FPM（氟橡胶）适合高温与强溶剂。

管路通断与隔离腐蚀性介质输送水处理与水厂泵站与压力调节精细化工与制药
