美标精度
按 ANSI 尺寸生产，与美标管材、阀门配套无缝。
核心参数
| 材质 | CPVC / UPVC |
| 标准 | ANSI SCH80 |
| 连接方式 | 承插 |
| 规格范围 | 3/4"×1/2" ~ 6"×4" |

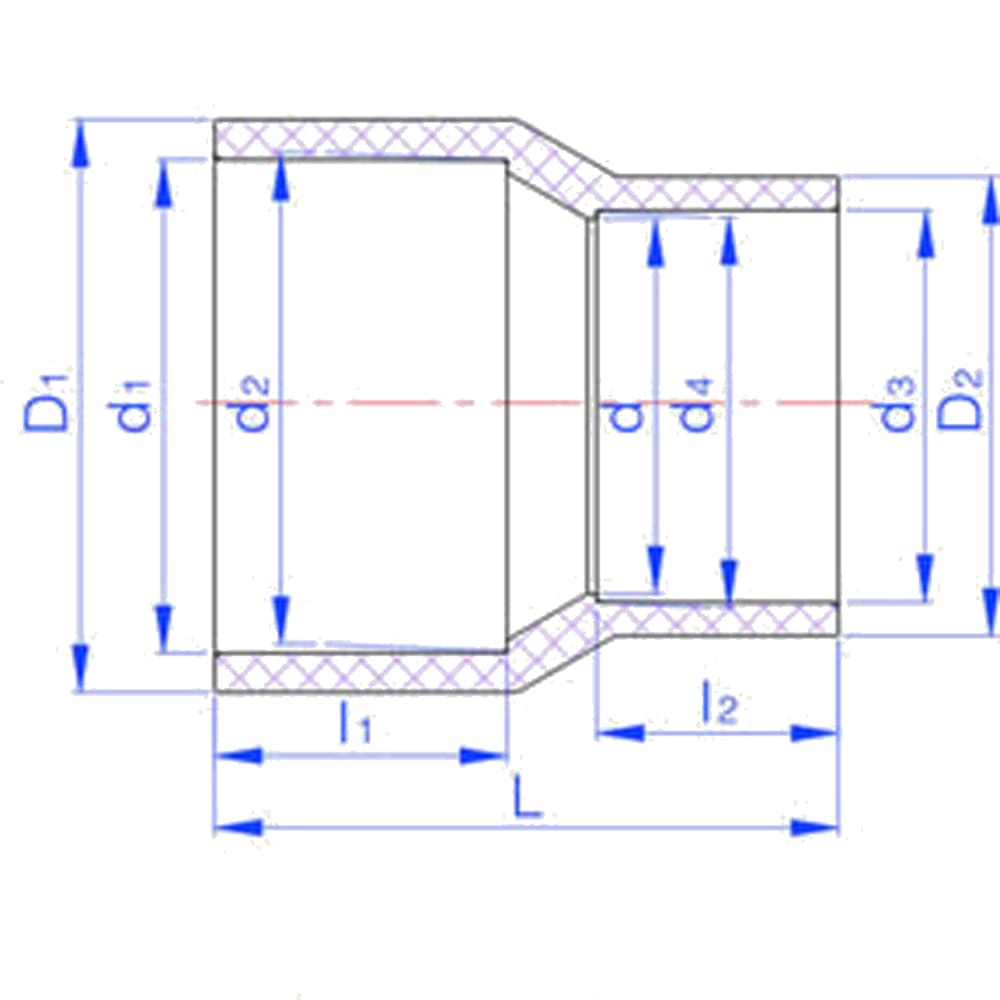

安装尺寸
| 规格 Size | D₁ 大端外径 | D₂ 小端外径 | l₁ 大端承插深 | l₂ 小端承插深 | L 总长 |
|---|---|---|---|---|---|
| 3/4"×1/2" | 35.5 | 29 | 27.5 | 24 | 58.5 |
| 1"×1/2" | 43 | 30 | 30 | 24 | 63 |
| 1"×3/4" | 45 | 35.5 | 30 | 27.5 | 67 |
| 1 1/4"×1" | 54 | 45 | 34 | 30 | 77 |
| 1 1/2"×1" | 59 | 43 | 37 | 30 | 71 |
| 2"×1" | 72 | 43 | 40 | 30 | 75 |
| 2"×1 1/2" | 72 | 59 | 40 | 37 | 82 |
| 3"×2" | 105 | 72 | 50 | 40 | 97 |
| 4"×2" | 132 | 72 | 60 | 40 | 108 |
| 4"×3" | 132 | 105 | 60 | 50 | 118 |
| 5"×4" | 162 | 132 | 70 | 60 | 150 |
| 6"×4" | 191 | 132 | 80 | 60 | 180 |
| 更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud | |||||
以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。
产品特性
✦
✦
SCH80 加厚壁
Schedule 80加厚壁，强度与耐压优于薄壁系列。
✦
同心变径
同心结构，流体转向平稳，适合管路口径过渡。
