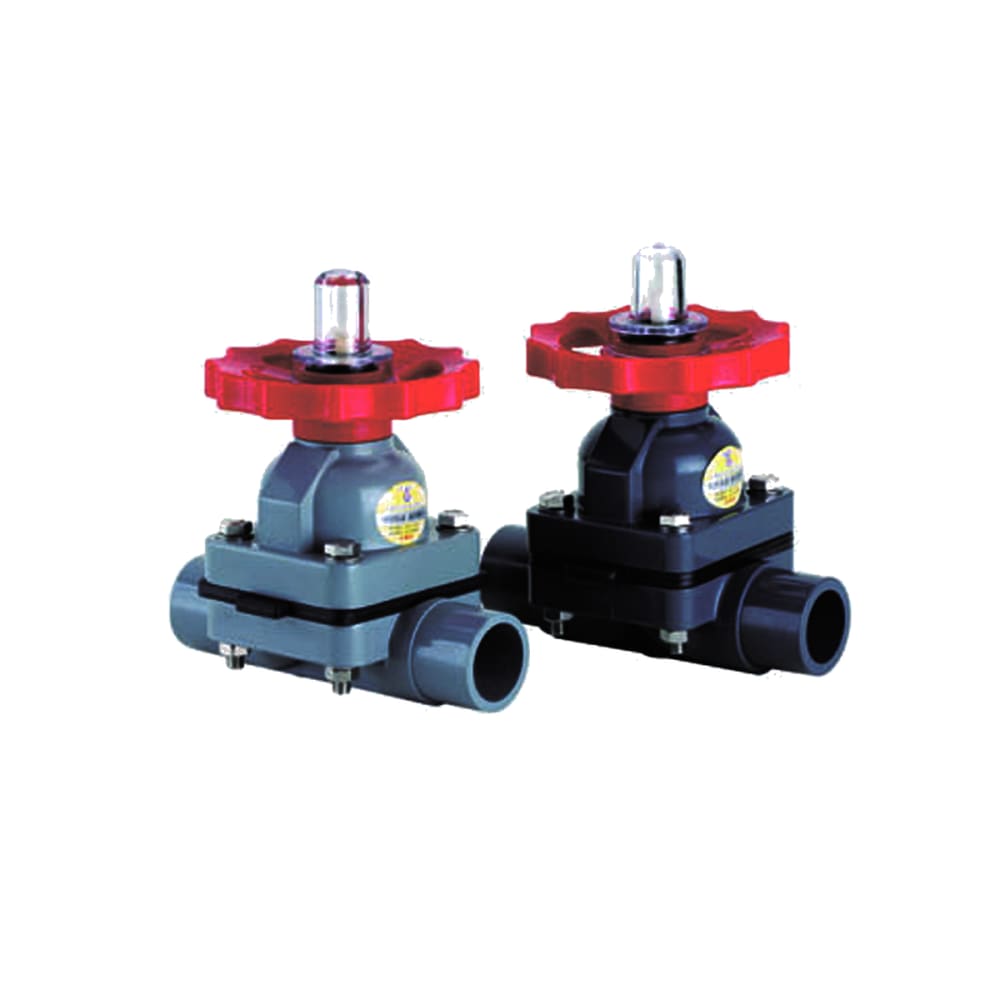

阳接头隔膜阀（G61X-10S 型）

Name: 阳接头隔膜阀（G61X-10S 型）
Brand: MHF PIPE

CPVC / UPVC · PN10 · 承插式无死角

国标 G61X-10S 型塑料阳接头（承插）式隔膜阀，公称压力 1.0MPa（PN10）；承插连接无需法兰、装拆快速，隔膜密封无阀杆穿越介质腔体、无死角积存，适合强腐蚀介质管路与空间受限场合。

核心参数

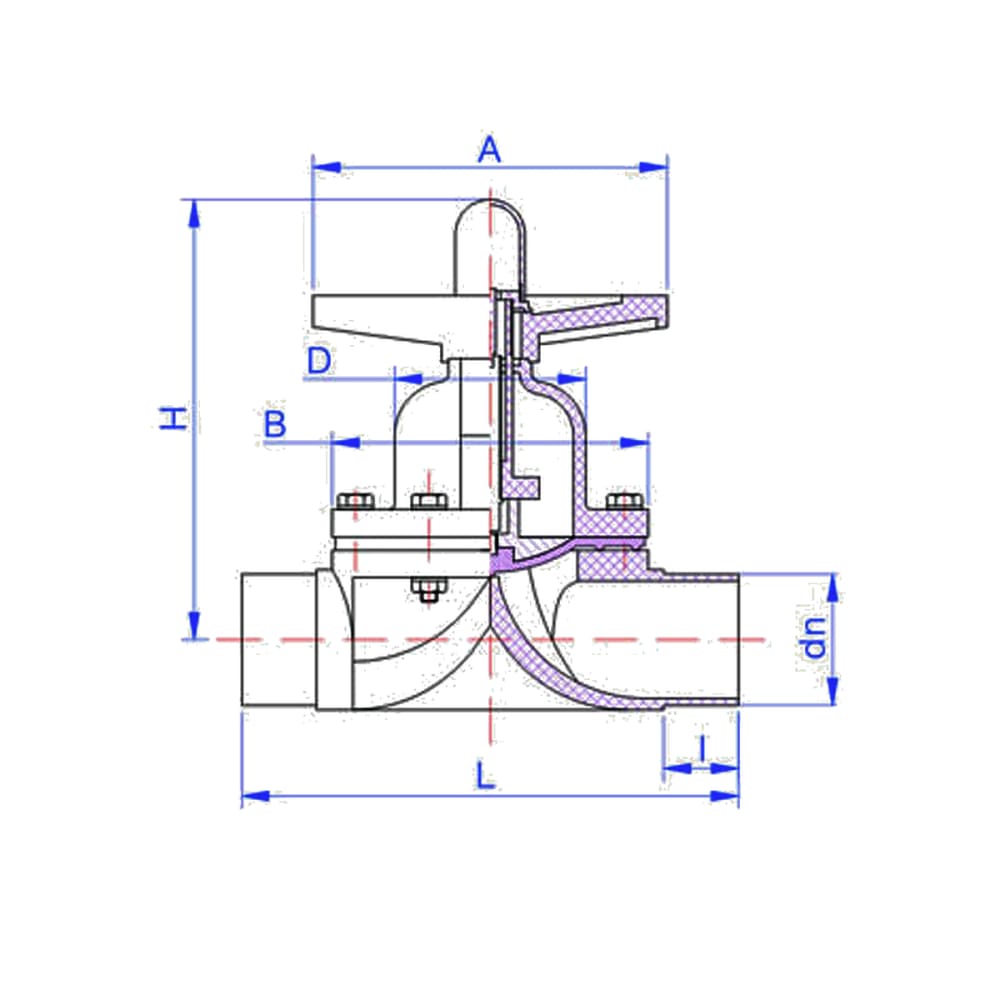

公称通径 DN	dn (mm)	A (mm)	B (mm)	D (mm)	L 总长 (mm)	l 承插深	H 高度 (mm)
15	20	57	47	39	96.5	17	75
20	25	69	59	49	110	20	102
25	32	87	65	63	126	23	120
32	40	95	81	75	150.5	26	130
40	50	115	95	85	180	31	160
50	63	130	109	110	220.5	37.5	160
65	75	200	185	115	286	43	245
80	90	226	235	150	350	50	280
100	110	290	260	211	385	60.5	340
150	160	400	360	290	550	86	465
更多尺寸与规格，请咨询我们的客服或发送邮件至 info@mhf-pipe.cloud

以上尺寸单位均为毫米（mm），仅供参考，实际尺寸以实物为准。

✦

直接承插连接，省去法兰与螺栓，安装空间小、成本低。

✦

隔膜密封使介质腔体内无阀杆、无积存死角，不易滋生细菌。

✦

承插粘接或螺纹安装，现场更换方便，维修停机时间短。

强腐蚀介质管路高纯度与洁净介质酸碱输送精细化工与制药计量与流量控制
